«РАСКО Газэлектроника»: новый этап развития

В статье рассматриваются вопросы обновления средств измерений газа, применяемых в узлах коммерческого и технологического учета, на примере продукции ООО «РАСКО Газэлектроника»

ООО «НПФ «РАСКО», г. Москва,
ООО «РАСКО Газэлектроника», г. Арзамас, Нижегородская обл.

скачать pdf >>

Новые ротационные счетчики газа РГ-Р

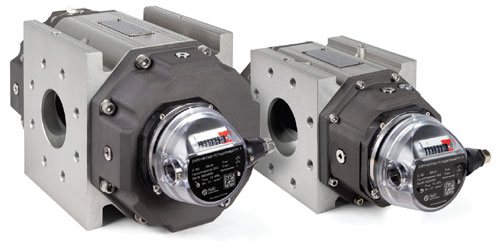

Опыт производства ротационных счетчиков газа, накопленный за более чем 25 лет, а также налаженное взаимодействие с поставщиками комплектующих позволили ООО «РАСКО Газэлектроника» провести сертификацию и освоить серийное производство ротационных счетчиков газа РГ-Р (рис. 1). Технические характеристики счетчиков РГ-Р сопоставимы с параметрами ранее выпускавшихся ротационных счетчиков газа типов RVG и RABO.:

- типоразмер счетчика – от G16 до G1000 (ранее – до G400);
- расход – от 0,4 до 1600 м³/ч (ранее – до 650 м³/ч);
- условный диаметр – от DN50 до DN200 (ранее – до DN150);
- рабочее давление – до 1,6 МПа;
- диапазон измерения – до 1 : 250;
- погрешность – ±1 % / 2 % (исп. «О», «У»), ±0,9 % (исп. «2У»);
- класс защиты – IP65;
- температура газа – от –30 до +70 °C;
- температура окружающей среды – от –40 до +70 °C;
- взрывозащита – 1 Ex ib IIB T4 Gb X;
- прямые участки не требуются;
- монтаж счетчика – горизонтальный и вертикальный;
- монтажные размеры соответствуют монтажным размерам счетчиков RVG и RABO.

Рис. 1. Новые ротационные счетчики газа РГ-Р

Приборы внесены в Государственный реестр СИ РФ под номером 88140-23 и сертифицированы на соответствие требованиям ТР ТС-012/2011.

При разработке ротационных счетчиков газа РГ-Р наряду с обеспечением заданных технических характеристик была реализована унификация габаритно-присоединительных размеров с ранее выпускавшимися моделями. Это позволяет применять новые счетчики как в составе новых проектов, так и при замене приборов типов RVG и RABO без внесения изменений в подводящие газопроводы по мере окончания срока их службы.

Новые турбинные счетчики газа РГ-Т

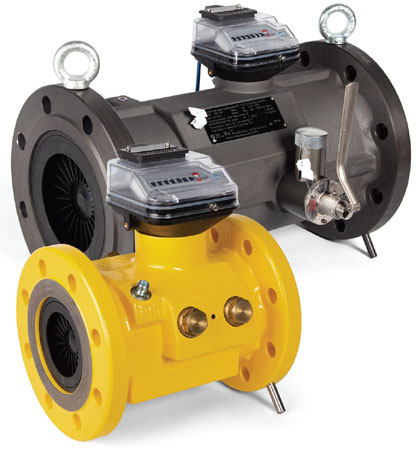

Одновременно было освоено производство турбинных счетчиков газа РГ-Т (рис. 2). При их разработке использован накопленный опыт локализации в Российской Федерации производства корпусов и отдельных узлов ранее выпускавшихся турбинных счетчиков газа TRZ. В результате обеспечена унификация габаритных и монтажных размеров счетчиков газа РГ-Т с типом корпуса К3 и типом счетного механизма С1 с ранее применявшимися счетчиками газа TRZ. Технические характеристики счетчиков газа РГ-Т сопоставимы с параметрами ранее выпускавшихся счетчиков газа TRZ, аналогично решениям, реализованным в счетчиках газа РГ-Р, разработанных ООО «РАСКО Газэлектроника»:

- типоразмер счетчика – от G65 до G4000;
- расход – от 0,4 до 6500 м³/ч;
- условный диаметр – от DN50 до DN300;
- рабочее давление – до 1,6 и до 10 МПа в зависимости от исполнения;
- диапазон измерения – до 1 : 50 при рабочем давлении;
- погрешность – ±1 %/2 % (исп. «О», «2»), ±0,9 % (исп. «2У»);
- класс защиты – IP65;
- температура газа – от –30 до +70 °C;
- температура окружающей среды – от –40 до +70 °C;
- взрывозащита – 1 Ex ib IIB T4 Gb X;
- прямые участки – 2 DN до счетчика газа;
- монтаж счетчика – горизонтальный и вертикальный.

Рис. 2. Новые турбинные счетчики газа РГ-Т

Счетчики газа РГ-Т внесены в Государственный реестр СИ РФ под номером 88939-23 и соответствуют требованиям ТР ТС-012/2011.

Как и ротационные счетчики газа РГ-Р, турбинные счетчики га­за РГ-Т могут применяться не только в новых проектах, но и для замены счетчиков га­за TRZ, у которых заканчивается срок службы. При этом модернизация подводящих газопроводов также не требуется.

Обновленные измерительные комплексы СГ-ЭК

Измерительные комплексы СГ-ЭК на ба­зе ротационных и турбинных счетчиков га­за стали в 1996 го­ду первыми в России комплексами полной заводской готовности. С тех пор они бы­ли многократно модернизированы в процессе производства для обеспечения соответствия современным требованиям и в настоящее время являются популярными приборами учета га­за не только в Российской Федерации, но и в ря­де стран ЕАЭС.

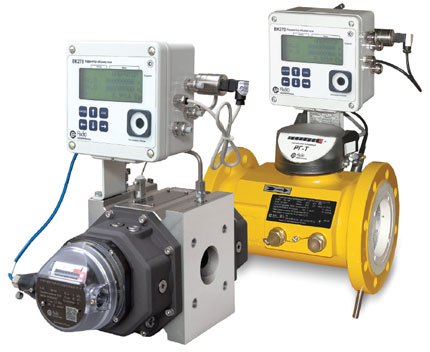

В ходе очередной модернизации по итогам проведенных сертификационных испытаний в состав измерительных комплексов СГ-ЭК бы­ли введены новые ротационные и турбинные счетчики га­за РГ-Р и РГ-Т (рис. 3). В соответствии с обновленным описанием ти­па СИ, утвержденным Приказом Росстандарта № 1720 от 22.08.2023, измерительные комплексы СГ-ЭК в настоящее время изготавливаются и поставляются на ба­зе счетчиков га­за РГ-Р, RABO, РГ-Т, СГ и электронных корректоров объема га­за ЕК270. Документация на новые счетчики га­за РГ-Р и РГ-Т, а также измерительные комплексы СГ-ЭК в обновленном составе доступна на сайте предприятия.

Рис. 3. Измерительные комплексы СГ-ЭК со счетчиками РГ-Р и РГ-Т

В настоящее время ротационные РГ-Р и турбинные РГ-Т счетчики га­за, корректоры объема га­за ЕК270 и измерительные комплексы учета га­за СГ-ЭК проходят сертификацию на соответствие требованиям системы «ГАЗСЕРТ». Оформление сертификата «ГАЗСЕРТ», который предприятие рассчитывает получить до конца 2023 го­да, позволит дополнительно расширить область их применения.

В 2022 году в условиях временных ограничений на производство ротационных и турбинных счетчиков газа часть рынка была занята ультразвуковыми расходомерами, которые в ряде случаев рассматривались как альтернативные средства измерения. По мере восстановления производства ротационных и турбинных счетчиков газа в настоящее время в проектах учета вновь применяются узлы учета на их основе, что соответствует распространенной международной практике [1, 2]. При этом универсального метода измерения расхода и количества газа не существует: каждый принцип измерения имеет собственные области применения и ограничения. В этом контексте ротационные и турбинные счетчики газа характеризуются рядом особенностей по сравнению с ультразвуковыми расходомерами, в том числе:

• ротационные счетчики не требуют прямых участков трубопровода, а для турбинных счетчиков требуемая длина прямых участков, как правило, меньше, чем для ультразвуковых, что учитывается при компоновке узлов учета и пунктов редуцирования газа;

• конструкция ротационных и турбинных счетчиков допускает их установку как на горизонтальных, так и на вертикальных участках трубопроводов, что расширяет варианты размещения оборудования;

• ротационные счетчики, реализующие прямой метод измерения объема газа, применимы для учета стационарных, пульсирующих и прерывистых потоков;

• приборы данных типов являются энергонезависимыми, что исключает влияние перебоев электропитания на процесс измерений и сохранность данных;

• ротационные и турбинные счетчики применяются для учета газа в трубопроводах различных диаметров, включая малые, в том числе при низких расходах и давлениях;

• при сопоставимых метрологических характеристиках эксплуатация и техническое обслуживание таких приборов, как правило, не требуют сложной вспомогательной инфраструктуры;

• приборы сохраняют работоспособность в условиях воздействия вибраций и акустических шумов, что учитывается при их установке вблизи источников подобных воздействий;

• в ротационных и турбинных счетчиках конструктивно исключено изменение показаний при отсутствии расхода газа.

Программное обеспечение и модули телеметрии

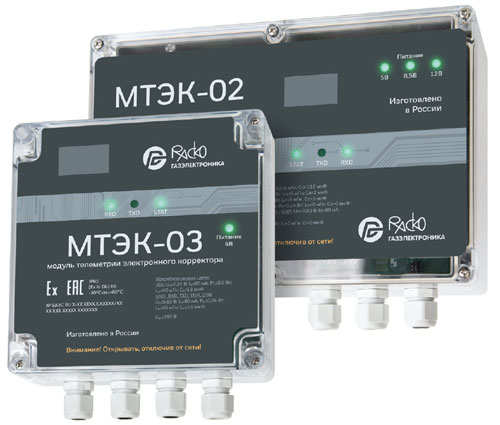

Для передачи данных из измерительных комплексов СГ-ЭК в автоматизированные системы телеметрии предприятие предлагает использовать современные модули телеметрии МТЭК-02 и МТЭК-03 (рис. 4), а для обработки данных и представления отчетов – программное обеспечение «СОДЭК Стандарт».

Рис. 4. Модули телеметрии МТЭК-02 и МТЭК-03

Поверочное и испытательное оборудование

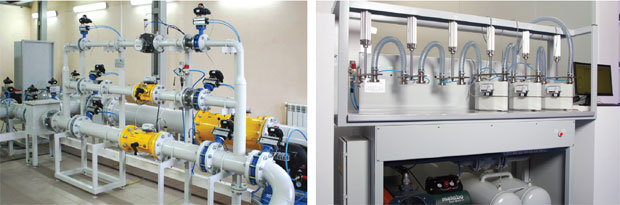

Одновременно с проведением работ по модернизации продуктовой линейки приборов учета га­за ООО «РАСКО Газэлектроника» возобновило изготовление стендов для проверки прочности и герметичности (СППГ) произведенной и аналогичной продукции при ее выпуске из производства и после ремонта. Для определения метрологических характеристик и проведения поверки счетчиков га­за и расходомеров различных типов возобновлен выпуск автоматизированных поверочных установок УПГ и УПГС (рис. 5) на ба­зе эталонных счетчиков га­за и критических сопел. Опционально поверочные установки УПГС позволяют выполнять многоместную поверку бытовых и коммунальных счетчиков газа.

Рис. 5. Установка поверочная УПГС

Бытовые и коммунальные счетчики газа

ООО «РАСКО Газэлектроника» восстановило производство бытовых и коммунальных счетчиков га­за ВК, включая исполнения с механической температурной компенсацией. В настоящее время ведется подготовка к выпуску бытовых диафрагменных и ультразвуковых счетчиков га­за, в частности, в смарт-исполнении, позволяющем встраивать счетчики в современные информационно-измерительные системы, обеспечивающие автоматический сбор информации о потреблении га­за в режиме реального времени.

С сентября 2022 года ООО «РАСКО Газэлектроника» возобновило производственную деятельность, включая выпуск ротационных и турбинных счетчиков газа, измерительных комплексов на их основе, модулей телеметрии и программного обеспечения. Также восстановлены ремонт ранее поставленных приборов учета и производство шкафного газорегуляторного, испытательного и поверочного оборудования. Одновременно по заданию ООО «Газпром межрегионгаз» и в тесном взаимодействии с ним разработана и реализуется дорожная карта локализации в России производства продукции.
