Статья посвящена решениям для коммерческого и технологического учета тепла от компании НПО «Тепловизор», которая в этом году отмечает 30-летие. Рассмотрены этапы деятельности предприятия, а также становление российского рынка теплоучета в целом. Представлена информационно-измерительная система «Тепловизор», теплосчетчики ВИС.Т, датчики давления ДИД-01, программный комплекс «Архивист» и адаптер АПД-03.
НПО «Тепловизор», г. Москва
Юбилей НПО «Тепловизор»
Научно-производственному объединению (НПО) «Тепловизор» исполнилось 30 лет. Все эти годы компания специализируется на разработке решений для коммерческого и технологического учета тепла.
Приборный учет тепла начал формироваться в России только с начала девяностых годов. В советскую эпоху эта отрасль регулировалась административно и точный теплоучет практически отсутствовал. Но после 1991 года учет ресурсов был поставлен на коммерческие рельсы, и это потребовало формирования новых механизмов управления и законов, применения совсем других технологий1. Возникает потребность в массовом внедрении приборов учета, и на российском рынке появляются многочисленные поставщики счетчиков, в том числе тепла. В 1995 году проходят утверждение «Правила учета тепловой энергии и теплоносителя», а в 2009 году вступает в силу Федеральный закон от 23.11.2009 № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности…», требующий обязательного оснащения здания приборами учета. Наконец, возникает потребность не только в обязательном использовании автономных приборов учета, с которых показания снимаются вручную, но в создании единого информационного пространства, где передача данных и учет осуществляются автоматически.
В эту общую работу рынка и отечественной экономики НПО «Тепловизор» вовлечено практически с самого начала. Компания была основана в 1996 году как небольшая команда, которая тем не менее сразу выступала как разработчик и производитель измерительного оборудования. За тридцать лет компания прошла путь от разработчика измерительных приборов до создателя комплексных решений, объединяющих оборудование, программное обеспечение и сервисную поддержку. Производственная база в Москве, современное оборудование и система менеджмента качества, сертифицированная по ГОСТ Р ИСО 9001, позволили разработать целую экосистему для технологического и коммерческого учета тепловой энергии.
Масштаб деятельности компании могут проиллюстрировать объекты, на которых эксплуатируется оборудование НПО «Тепловизор». Среди наиболее известных – Кремль, здания более чем двухсот посольств, Дом Правительства Российской Федерации, Государственная дума, деловой центр «Москва-Сити», аэропорты Внуково, Домодедово и Шереметьево, ВДНХ, а также многочисленные школы, больницы и жилые комплексы. Оборудование компании применяется и на промышленных предприятиях, в том числе на объектах ПАО «МОЭК», ПАО «Мосэнерго», НЛМК, а также в «Лахта Центре» в Санкт-Петербурге.
Такой перечень говорит о требованиях к надежности счетчиков со стороны производителя. Условия эксплуатации приборов на ТЭЦ, в аэропортах, жилых домах или административных зданиях существенно различаются, однако во всех случаях на первый план выходят точность измерений и стабильность метрологических характеристик. Именно этим вопросам специалисты НПО «Тепловизор» традиционно уделяют особое внимание.
Информационно-измерительная система «Тепловизор»
В современных системах учета большую роль играет возможность автоматического получения достоверной информации (предпочтительно о потреблении в каждом домохозяйстве), ее анализ и оперативная передача всем заинтересованным сторонам. Систему теплоучета с этой точки зрения построить сложней, чем электро- или водоучет. Во многих многоквартирных домах советской постройки (то есть в большей части жилого фонда) сделана вертикальная разводка отопления, которая не позволяет поставить индивидуальный цифровой счетчик на каждую квартиру. Поэтому в таких домах устанавливается единый узел учета на весь дом, и именно с него снимаются показания. Для снятия и передачи показаний с узла теплоучета компания разработала автоматизированную информационно-измерительную систему «Тепловизор», в состав которой включено несколько элементов.
Система объединяет приборы теплового учета ВИС.Т, каналы связи, программное обеспечение «Архивист», мобильное устройство для снятия информации АПД-03 и другие решения. Поддерживается передача данных по интерфейсам RS-232, RS-485, Ethernet, через GSM- и IoT-модемы, а также с использованием различных контроллеров передачи данных.
Теплосчетчики ВИС.Т
Линейка электромагнитных многоканальных измерительных приборов ВИС.Т – базовая разработка предприятия. Сегодня в эту линейку входят теплосчетчик ВИС.Т3-ТС и счетчик-расходомер ВИС.Т3-ВС, а также теплосчетчик ВИС.Т3-ТС (рис. 1) и счетчик-расходомер ВИС.Т3-ВС в погружном исполнении. Эти электронные приборы предназначены для измерения, вычисления, архивации и передачи параметров тепловой энергии и теплоносителя. Конструкция теплосчетчиков и счетчиков-расходомеров рассчитана на работу в тяжелых условиях эксплуатации, степень защиты оболочки – IP65 или IP68, что позволяет использовать наиболее защищенные исполнения на периодически затапливаемых объектах.

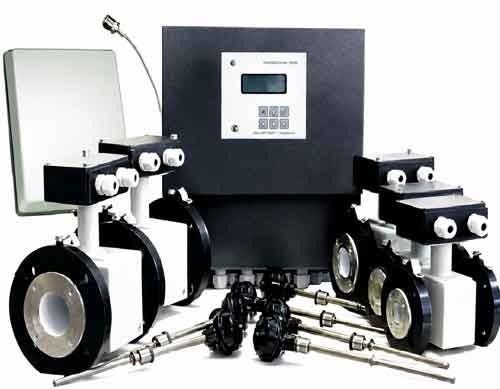

Рис. 1. Теплосчетчик ВИС.Т3-ТС
Особенностью теплосчетчиков ВИС.Т-ТС является межповерочный интервал шесть лет, а не 4 года (традиционная характеристика для тепловычислителей). Еще одна особенность – поддержка подключения датчиков избыточного давления. В крупных системах теплоучета давление измеряется для снижения погрешности и корректировки показаний, а значит, и взаимных расчетов между сторонами. Эту роль в экосистеме НПО «Тепловизор» играют датчики давления ДИД-01 (рис. 2), а теплосчетчики ВИС.Т-ТС оснащены интерфейсом для подключения таких приборов, что не является стандартной конструктивной особенностью теплосчетчиков.
Рис. 2. Датчики давления ДИД-01
Также ВИС.Т-ТС могут снимать показания с электромагнитных и роторных датчиков расхода, датчиков температуры 100П, 100М, 50П, 50М и др. Данные выводятся на встроенный дисплей, а также передаются по различным интерфейсам связи: RS-232 и RS-485, Ethernet и др. В 2018 году ПАО «Мосэнерго» выбрало расходомеры ВИС.Т для программы замены узлов учета тепловой энергии на ТЭЦ и ГРЭС. Выбор был сделан по итогам сравнения различных электромагнитных расходомеров, представленных на рынке.
При этом система «Тепловизор» поддерживает не только оборудование собственного производства компании, но и широкий спектр теплосчетчиков других производителей, что важно для модернизации уже существующих объектов.
ПО верхнего уровня «Архивист»
Верхний уровень системы представлен программным комплексом «Архивист», который устанавливается на АРМ диспетчера и отвечает за обработку информации: обеспечивает автоматический сбор данных по различным каналам, их хранение, визуализацию и подготовку отчетной документации, поддерживает многоклиентский режим. Пользователь может анализировать текущие и архивные значения, отслеживать тренды, формировать таблицы и графики, показывать результаты на карте, контролировать работу приборов и получать сообщения о нештатных ситуациях, выводить информацию на внешние устройства. При возникновении нештатной ситуации срабатывает световая или звуковая сигнализация и выполняются другие функции.

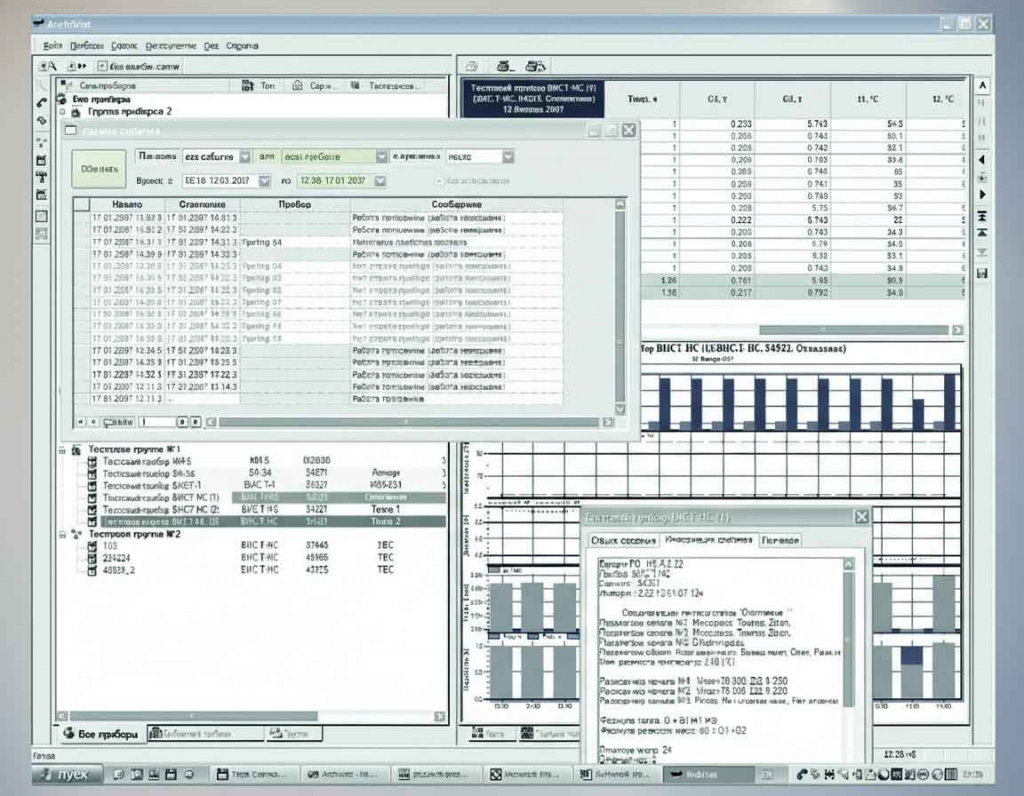

Рис. 3. Примеры рабочих окон
ПО «Архивист» совместимо с отечественными ОС и СУБД, которые разработали московские компании РЕД СОФТ и Postgres Professional. Также система поддерживает практически всю номенклатуру представленных сегодня на рынке российских приборов учета теплоносителей.
АПД-03
Для снятия показаний с теплосчетчиков может использоваться адаптер переноса данных АПД-03 (рис. 4) – электронное переносное устройство. Для того чтобы АПД-03 был совместим с приборами учета других производителей, специалистам НПО «Тепловизор» пришлось проделать большую работу. Сегодня АПД-03 совместим с отечественными теплосчетчиками и водосчетчиками ВИС.Т-ТС, ВИС.Т-ВС и ВИС.Т-1 (НПО «Тепловизор»); СТЭМ и ИВК-59 (ПО «Машиностроительный завод «Молния»); KM-5 и KM-5-6И (компания «ТБН энергосервис»); ТСК-7 и ВКТ-7 (ООО «ИВТрейд», бренд Теплоком); ТЭМ-104 и ТЭМ-106 (ООО НПФ «ТЭМ-ПРИБОР»); SA-94 (ООО «ASWEGA-Инжиниринг»); ЭСКО-Т и ЭСКО МТР-06 (АО «ЭСКО 3Э»). АПД-03 может применяться для формирования отчета и вывода на печать.

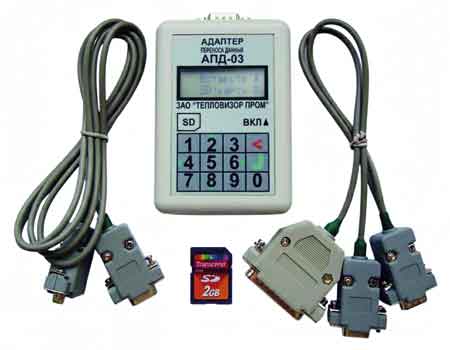

Рис. 4. Адаптер переноса данных АПД-03
Деятельность компании не ограничивается выпуском оборудования. НПО «Тепловизор» сопровождает весь жизненный цикл узлов учета: от проектирования и поставки оборудования до монтажа, пусконаладочных работ, ремонта, поверки и сервисного обслуживания. Аналогичная поддержка оказывается и региональным компаниям, выполняющим работы по внедрению и эксплуатации систем учета.
Заключение
Тридцать лет – достаточный срок, чтобы оценивать не только отдельные технические решения, но и изменения, произошедшие в отрасли в целом. За это время учет тепловой энергии превратился из набора автономных приборов в часть цифровой инфраструктуры города. И если раньше главной задачей было просто измерить потребление, то сегодня речь идет уже о комплексном управлении данными, повышении прозрачности расчетов и создании интеллектуальных систем теплоснабжения.
Поэтому тридцатилетие НПО «Тепловизор» – это не просто юбилей отдельного предприятия. Это еще и повод вспомнить, насколько далеко продвинулась отечественная отрасль теплоучета за последние десятилетия и какую роль в этой истории сыграли российские разработчики, последовательно создававшие технологии, которые сегодня используются на десятках тысяч объектов по всей стране.
___________________________________
1Швайковский Е. В. Учет тепловой энергии в России: ретроспектива // Вестник магистратуры. 2021. № 1–5. URL: https://cyberleninka.ru/article/n/uchet-teplovoy-energii-v-rossiiretrospektiva (дата обращения: 22.06.2026).
Опубликовано в журнале «ИСУП» № 3(123)_2026
НПО «Тепловизор», г. Москва,
тел.: +7 (495) 730-4744,
эл. почта: mailteplovizor.ru
Иллюстрации предоставлены НПО «Тепловизор»
