В статье рассматриваются требования к паяльным флюсам, применяемым при монтаже печатных узлов, и сложности, связанные с обеспечением производства современными материалами. Представлена линейка флюсов «Солиус» российского производства: области применения, особенности составов и подход к подбору замены импортных материалов.
ООО «Остек-Интегра», г. Москва
Российские материалы для монтажа электроники
Развитие отечественного производства электронной аппаратуры и печатных узлов требует не только доступной компонентной базы и печатных плат, но и стабильного обеспечения технологическими материалами. К ним относятся паяльные пасты, флюсы, материалы для отмывки и защитные покрытия. Их характеристики непосредственно влияют на воспроизводимость пайки, качество отмывки и надежность готового изделия.
На рынке представлены отечественные канифольные флюсы марок ЛТИ‑120, ФКСп, ФКТ и ФКЭт (рис. 1), разработанные для технологий и компонентной базы своего времени. Эти материалы хорошо знакомы технологам, доступны и закреплены в отраслевой документации, что особенно значимо для предприятий ОПК. Однако при переходе на современные технологические процессы их возможностей бывает недостаточно.
Рис. 1. Флюсы ФКСп и ЛТИ-120
Канифоль имеет природное происхождение, поэтому свойства сырья могут различаться между партиями. Для стабильного серийного процесса состав и контроль качества флюса должны компенсировать эту вариабельность и обеспечивать повторяемость активности, смачивания и количества остатков. При этом канифольные остатки некоторых составов могут быть липкими, удерживать загрязнения и усложнять отмывку. Возможность применения конкретного канифольного флюса с бессвинцовыми припоями и различными финишными покрытиями платы – ENIG, OSP, иммерсионным оловом (ImSn) – определяется его техническими характеристиками и результатами испытаний в конкретном процессе.
До 2022 года значительную часть ассортимента флюсов для отечественных производств составляли материалы Indium Corporation, Kester, AIM, Henkel и других зарубежных изготовителей. Ограничение прямых поставок усложнило планирование закупок, увеличило сроки поставки и стоимость материалов. Поэтому для предприятий особенно важны российские продукты с документированными характеристиками, стабильным качеством и доступной технической поддержкой.
Материалы «Остек-Интегра»
ООО «Остек-Интегра» известно как инжиниринговая компания и поставщик материалов для электронной промышленности. Также предприятие выпускает паяльные пасты, флюсы, жидкости для отмывки, влагозащитные покрытия и другие технологические материалы. Один из продуктов компании – линейка флюсов «Солиус» (рис. 2). В табл. 1 и 2 перечислены типовые процессы, для которых они применяются, и требования, которые учитывают при выборе флюса.

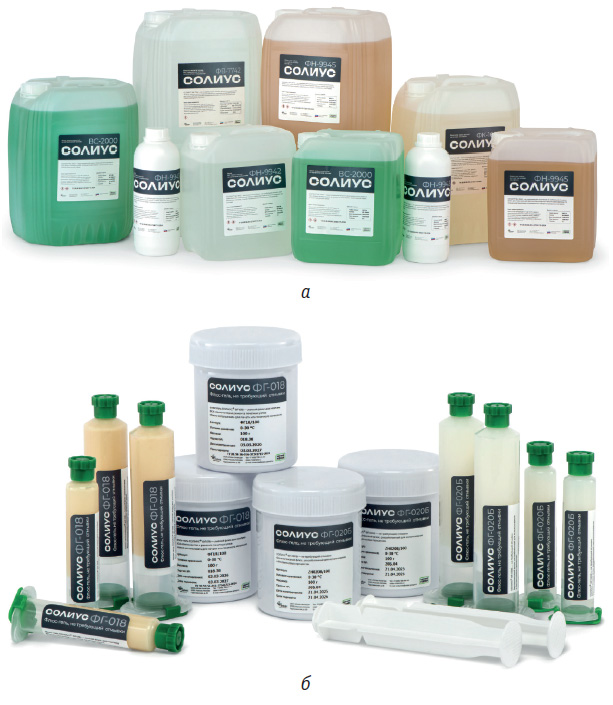

Рис. 2. Паяльные флюсы линейки «Солиус»: а – жидкие флюсы; б – флюс-гели

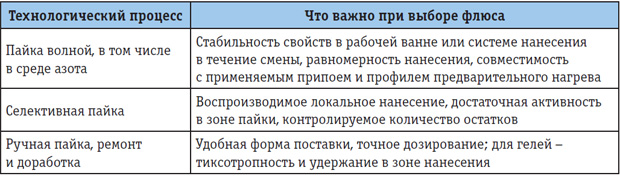

Таблица 1. Типовые процессы применения флюсов «Солиус»

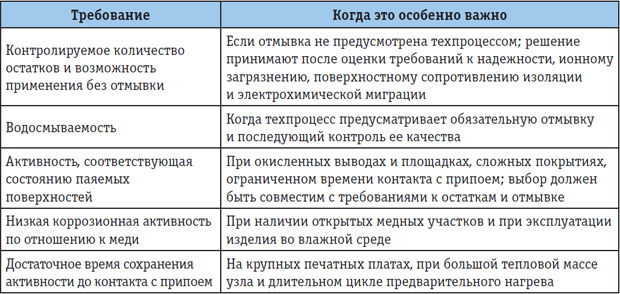

Таблица 2. Требования к флюсу и условия их важности
Линейка «Солиус» включает составы для разных способов пайки. Флюсы серии ФН предназначены прежде всего для автоматизированных процессов, включая пайку волной. Серия ФВ – флюсы на водной основе (рис. 2а). Серия ФК включает канифольные флюсы для различных технологических задач. В линейке также представлены водосмываемые флюсы ВС, флюс-гели ФГ и флюсы в аппликаторах ФР для ручной пайки, ремонта и доработки (рис. 2б).
Класс флюса в табл. 3 указан по IPC J‑STD‑004. В таком обозначении первая буква определяет основу флюса (RO – канифольный, OR – органический), буква L/M/H характеризует класс активности флюса по результатам испытаний, установленных стандартом IPC J-STD-004, а цифра 0/1 – содержание галогенидов. Реальную пригодность материала к конкретной операции пайки подтверждают технологические испытания (рис. 3).

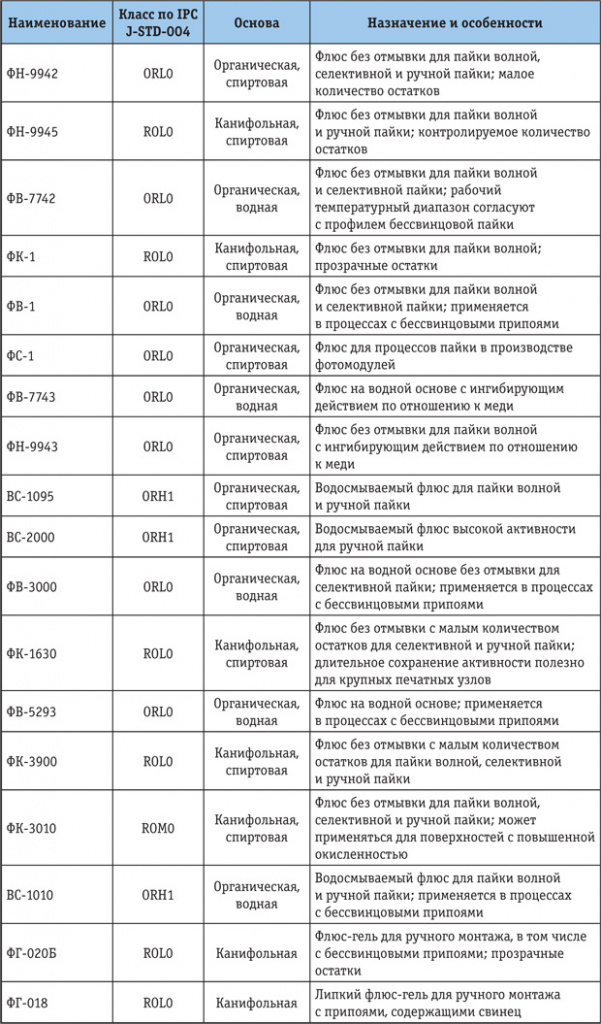

Таблица 3. Паяльные флюсы линейки «Солиус» производства «Остек-Интегра»

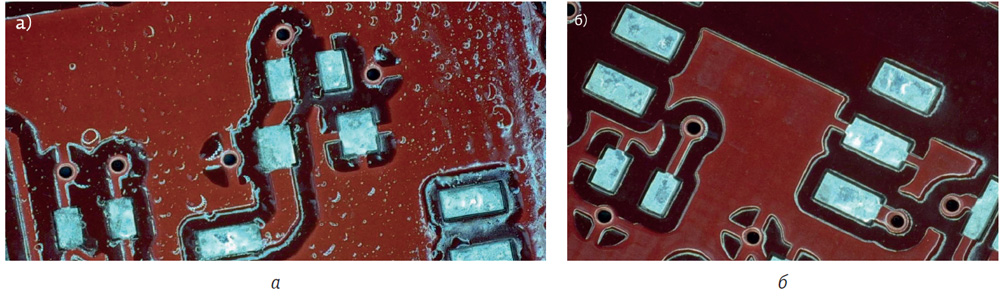

Рис. 3. Нанесение и отмывка водосмываемого флюса «Солиус ВС‑1095»: а – флюс нанесен распылением на печатную плату; выполнена проверка на наличие нерастворимых остатков; б – плата после пайки и отмывки. В испытании с применением тестового набора «Гидронол КФ» остатки активаторов не выявлены
Флюсы линейки «Солиус» включены в реестр российской промышленной продукции и имеют сертификат СТ‑1, подтверждающий отечественное происхождение материалов. Это открывает возможность их применения в закупках и проектах, для которых установлены требования к российской промышленной продукции.
Подбор замены применяемого флюса
При смене флюса технологу необходимо подтвердить, что новый материал работает на конкретных платах, компонентах и оборудовании. Даже функционально близкий состав требует квалификационных испытаний: на результат влияют финишное покрытие платы, степень окисления выводов, припой, способ нанесения, профиль нагрева, режим отмывки и требования к надежности.
Часть флюсов «Солиус» может рассматриваться как функционально близкая альтернатива известным материалам. Сопоставимость ключевых характеристик позволяет сократить объем переналадки, однако окончательные параметры процесса устанавливают по результатам испытаний на оборудовании заказчика.
Типовой маршрут внедрения включает несколько этапов:
1 – заказчик предоставляет сведения о применяемом флюсе, операции пайки, припое, печатной плате и требованиях к отмывке и надежности; специалисты подбирают возможный вариант из линейки;
2 – на производстве заказчика проводят пробную пайку и оценивают качество паяных соединений, остатки флюса и при необходимости результат отмывки;
3 – при необходимости уточняют параметры нанесения, предварительного нагрева и пайки; технический специалист может участвовать в работах очно или дистанционно;
4 – после успешной квалификации материал вводят в технологический процесс в соответствии с внутренней процедурой предприятия.
Заключение
Линейка флюсов «Солиус» охватывает материалы для волновой, селективной и ручной пайки, а также для ремонтных операций. Практическая ценность отечественного флюса определяется не только доступностью, но и документированными характеристиками, стабильностью партий, технической поддержкой и результатами квалификации в реальном процессе заказчика. Это позволяет предприятиям выбирать материалы с учетом применяемой технологии, требований к надежности и условий эксплуатации готовой аппаратуры.
Опубликовано в журнале «ИСУП» № 4(124)_2026
Д. А. Поцелуев, к. э. н., директор по продажам и маркетингу,
ООО «Остек-Интегра», г. Москва,
тел.: +7 (495) 788‑4444,
эл. почта: materials@ostec-group.ru
Иллюстрации предоставлены ООО «Остек-Интегра»
